當前位置：主頁 > 產品中心 > 終端設備 >

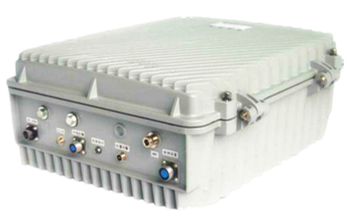

FM調頻直放站(干線放大器）

干線放大器/遠端機

手冊下載

調頻光纖直放站使用說明

產品特點

工作帶寬 87-108MHz
自動電平控制ALC ≥20dB
輸入輸出監聽功能
增益調節范圍及步進 0-30dB，
駐波比 ≤1.5

產品介紹

光纖直放站是通過光纖進行信號傳輸的直放站，光纖直放站主要由近端機、遠端機組成。光近端機和光遠端機都包括射頻RF單元和光單元。下行鏈路：無線信號從發射臺或中繼臺中耦合出來后，進入光近端機，通過電-光轉換，電信號轉變?yōu)楣庑盘?，從光近端機輸入至光纖，經過光纖傳輸到光遠端機；光遠端機把光信號轉為電信號，進入RF單元進行放大，信號經過放大后送入發射天線，覆蓋目標區域。一個近端可拖帶多個遠端機。光纖直放站近端機信源一般先用無線直放站從基站獲取信號。

FM無線接收直放機通過接收天線（八木天線或者拋物面天線）無線接收基站信號進行放大后四路輸出值為≥-5dBM，主要用于光纖直放機（近端機）或干線放大器提供信號源傳輸用。

射頻直放站/近端機

RX為接收端口，無線接收基站或者中繼臺耦合信號，接收信號為≥-60dBm。放大后四路輸出≥-5dBm（RX1~RX4）

射頻技術參數

工作頻率 標稱頻率 /87-108MHz
輸出功率及誤差 CW信號 ≥-5dBm
增益標稱輸出功率-5dBm / ≥50dBm
自動電平控制 輸入信號增加20dB 輸出功率增加不超過2dB
增益調節范圍及步進 標稱輸出功率-3 dBm ≥30(1dB步進)
工作帶寬 標稱帶寬 21M
噪聲系數 工作頻帶內 ≤5 --
傳輸時延 工作頻帶內＜5us
帶內波動 標稱輸出功率-5dBm ≤3dB
互調衰減 BW:30kHz ≤-36dBc
雜散發射 9KHz~1GHz/100KHz ≤-36dBm
1GHz~12.75GHz/1MHz ≤-30dBm
電壓駐波比 輸入 BTS端口 ≤1.5
輸出 MS端口 ≤1.5

一般性參數

防護等級 -- --
電源 -- 220V AC
阻抗 -- 50Ω
射頻接頭 -- N-K
工作溫度 -- -25°C~+55°C
相對濕度 95%

安裝示意圖

典型應用
